貼片電容是一種小型的貼片元器件，廣泛用于電子設備的制造及維護。其參數規格表可以幫助電子工程師們更好地掌握其功能特性，以確保項目的順利實施和運行。貼片電容的參數規格表包括了容量、電壓、電容精度、材質、封裝、壽命、額定工作溫度范圍等多個參數。下面村田代理智成電子以村田貼片電容舉例說明。

例如：貼片電容GRM32ER61A107ME20L（1210X5R10V100UF20%),下面我們把它分解開。

一、GR表示型號:村田貼片電容包含GC,GJ,GM,GQ,GR,KR,LL等

二、M表示系列:村田貼片電容包含H,M,A,D,3,J,L

三、32表示電容尺寸：村田貼片電容的尺寸包括0201-0402-0603-1206-1210-1812-2220（32是指尺寸長和寬3.2MM*2.5MM，就是我們熟知的1210電容）。

四、E表示厚度2.5MM，村田貼片電容常用的厚度5=0.5mm6=0.6mm8=0.8mm9=0.9mmB=1.25mmC=1.6mmE=2.5mm

五、R6代表材質X5R，村田貼片電容的材質常用材質村田代碼有5C，R6，R7，F(xiàn)5等，具體的對應值如下：5C=COG/NPO/CHR6=X5RR7=X7RF5=Y5V

5C工作溫度是-55度+125度，溫度系數是0+-30ppm/度；

R6工作溫度是-55度+85度，溫度系數是+-15%；

R7工作溫度是-55度+125度，溫度系數是+-15%；

F5工作溫度是-30度+85度。溫度系數是+22,-82%

六、1A代表電壓10V,村田貼片電容常用電壓有0J，1A，1C，1E，1H等，對應值如下：0J=6.3V1A=10V1C=16V1E=25V1H=50V

七、107代表容量100UF

八、M代表精度+-20%,常用檔位有B、C、D、J、K、M、Z,具體對應值如下:B=+-0.1pFC=+-0.25pFD=+-0.5pFJ=+-5%K=+-10%M=+-20%Z=+80,-20%

九、E20是村田內部代碼，不重要。

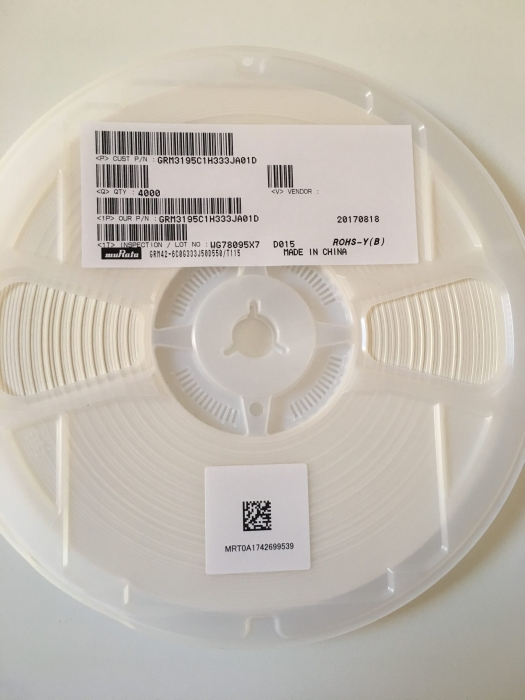

10、L表示包裝方式：直徑180MM壓紋帶（塑膠）編帶盤裝，還有D表示直徑180mm紙帶編帶盤裝；B表示散袋裝。

通常情況下，貼片電容的參數規格包括容量，電容量范圍是1pF－100μF；電壓，電壓范圍是1V－500V；溫度系數，溫度系數范圍是±30%~±80%；介質，介質材料由瓷介質、聚合物介質、玻璃介質等多種材料組成；介質溫度，介質溫度范圍是-25℃~+85℃；損耗，損耗范圍是0.1%-1%；此外，貼片電容在使用過程中還需要考慮電容器的抗污染性、耐久性和穩定性等技術參數，以確保其工作表現的穩定性和可靠性。另外，貼片電容的選擇時，還要考慮其他因素，比如噪聲、操作溫度范圍、工作電壓范圍等，以確保貼片電容的使用性能滿足客戶的要求。

以上就是本文全部內容，主要介紹了貼片電容的參數規格表包括哪些參數。如需要采購村田電容，歡迎來電聯系村田中國一級代理商智成電子電話18923419196微信同號。
